Les connecteurs en caoutchouc conducteur de type YS sont soutenus par du caoutchouc de silicone isolant des deux côtés de la couche zébrée pour répondre aux applications nécessitant des exigences d'isolation. Dans le même temps, étant donné que la couche isolante est plus douce que la couche zébrée, de bonnes performances de contact peuvent être obtenues dans des applications pratiques avec seulement une faible force de compression.
La doublure isolante du connecteur en caoutchouc conducteur de type YS est de couleur naturelle en silicone (transparent), peut également être fabriquée selon les exigences du blanc, du vert et d'autres couleurs.

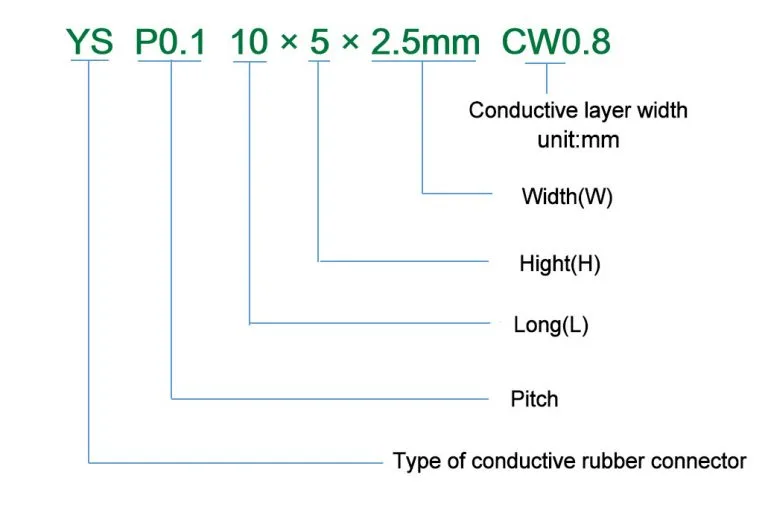

Pour garantir que les connecteurs conducteurs en caoutchouc sont fabriqués correctement, les conventions de dénomination sont les suivantes :
L'élasticité supérieure des connecteurs en caoutchouc conducteur peut efficacement éviter le risque de bon contact avec les composants dû à la déformation due au vieillissement et à la chute accidentelle des pièces structurelles lors de l'utilisation d'équipements électroniques, mais avec la déformation des pièces structurelles et le changement de la force de compression, le taux de compression et la résistance des connecteurs en caoutchouc conducteur changeront également, et il est nécessaire d'en tenir pleinement compte lors de la configuration des pièces structurelles et des connecteurs en caoutchouc conducteur. Comme suit:
Cannelure : YS P0.1 10×5×2.5mm CW0.8

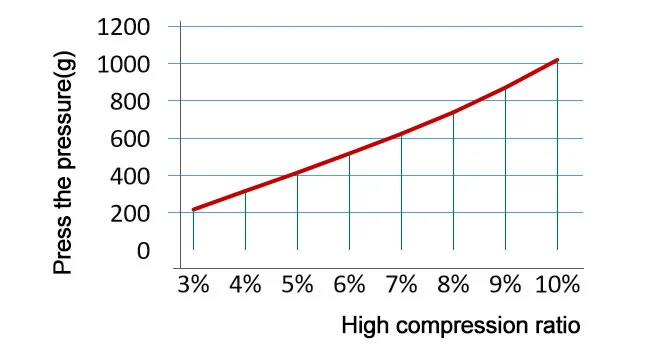

Relation entre la force de compression et le taux de compression

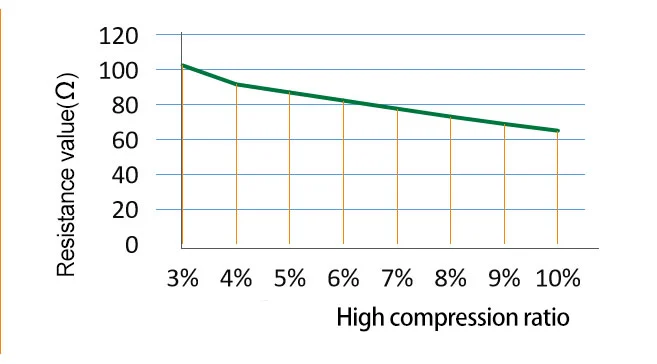

Résistance par rapport au taux de compression
R = valeur de résistance (Ω)
CW = Largeur conductrice (mm)
L = Longueur conductrice (mm)
H = Hauteur conductrice (mm)
ρ = résistivité volumique (Ω·cm)
Le processus de test doit maintenir un taux de compression > 5 % pour obtenir des résultats de test précis.
F = Force de compression (g)
D = Taux de compression D = (H-H1) ÷ H
E0 = Module d'élasticité de la couche entièrement conductrice 3,5 MPa
E1 = Module d'élasticité du revêtement isolant 1,1 MPa
H = Hauteur du connecteur en caoutchouc conducteur (mm)
W = Largeur du connecteur en caoutchouc conducteur (mm)
CW = largeur de la couche entièrement conductrice (mm)
W1 = Largeur de la doublure isolante (mm) W2= W-W1
L = Longueur du connecteur en caoutchouc conducteur (mm)
Norme de mise en œuvre : GB2439, GB/T528
| Projet | Valeurs de spécification | |||
| Matériel | Couche conductrice | Couche isolante | Doublure isolante | |
| Caoutchouc de silicone conducteur | Silastique | Silastique | ||
| Routine | Faible résistance | Routine | Routine | |
| Dureté (A) | 65 ± 5 | 70 ± 5 | 65 ± 5 | 30 ± 5 |
| Résistivité volumique (Ω·cm) | <6 | <3 | >1012 | >1012 |
| Longueur du porte-à-faux (mPa) | >4 | >5 | >4 | >4 |
| Élongation(%) | >100 | >150 | >100 | >300 |
| Résistance à la déchirure (N/mm) | >8 | >12 | >10 | >12 |
| Couleur | Noir | Blanc | Transparent/blanc | |
| Température de fonctionnement | Humidité de fonctionnement (%)25 ℃ | Courant maximum utilisé (mA/mm2) | |
| Minimum | Maximal | ||
| -50 | 150 | 85 | 2.5 |
