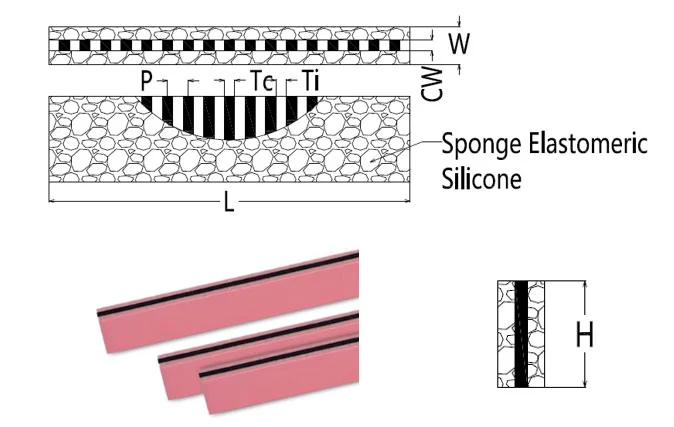

Les connecteurs zébrés de type YP sont soutenus par une couche de silicone isolante en mousse éponge des deux côtés de la couche zébrée pour répondre à davantage d'applications où l'isolation est critique. En même temps, la couche de mousse est très douce, de sorte que dans les applications pratiques, seule une faible force de compression est nécessaire pour obtenir de bonnes performances de contact.
Pour garantir que les connecteurs Zebra sont fabriqués correctement, les spécifications de dénomination sont les suivantes :
L'élasticité supérieure des connecteurs en caoutchouc conducteur peut efficacement éviter le risque de bon contact avec les composants dû à la déformation due au vieillissement et à la chute accidentelle des pièces structurelles lors de l'utilisation d'équipements électroniques, mais avec la déformation des pièces structurelles et le changement de la force de compression, le taux de compression et la résistance des connecteurs en caoutchouc conducteur changeront également, et il est nécessaire d'en tenir pleinement compte lors de la configuration des pièces structurelles et des connecteurs en caoutchouc conducteur. Comme suit:
Cannelure : YP P0.1 10×5×2.5mm CW0.8

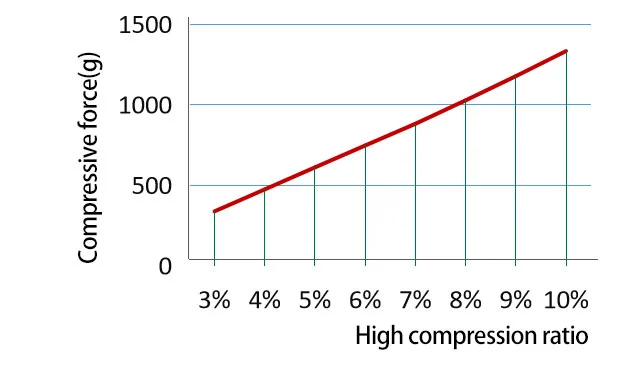

Relation entre la force de compression et le taux de compression

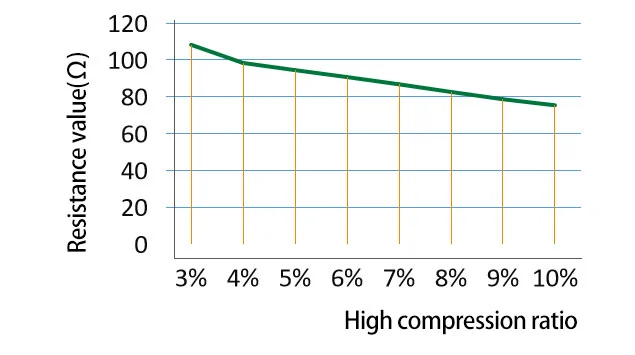

Résistance par rapport au taux de compression
R = valeur de résistance (Ω)
CW = Largeur conductrice (mm)
L = Longueur conductrice (mm)
H = Hauteur conductrice (mm)
ρ = résistivité volumique (Ω·cm)
Le processus de test doit être maintenu à un taux de compression > 10 % pour obtenir des résultats de test précis.
F = Pression de pression (g)
D = Taux de compression D = (H-H1) ÷ H
E0 = Module d'élasticité de la couche zébrée 3,5 MPa
E1 = Module d'élasticité du revêtement isolant 1,7 MPa
H = Hauteur du connecteur en caoutchouc conducteur (mm)
W = Largeur du connecteur en caoutchouc conducteur (mm)
CW = Largeur de la couche de zèbre (mm)
W1 = Largeur de la doublure isolante (mm) W2 = W-W1
L = Longueur du connecteur en caoutchouc conducteur (mm)
Norme de mise en œuvre : GB2439, GB/T528
| Projet | Valeurs de spécification | |||
| Matériel | Couche conductrice | Couche isolante | Doublure en mousse | |
| Caoutchouc de silicone conducteur | Silastique | Silastique | ||
| Routine | Faible résistance | Routine | Routine | |
| Dureté (A) | 65 ± 5 | 70 ± 5 | 65 ± 5 | 40 ± 5 |
| Résistivité volumique (Ω·cm) | ＜6 | ＜3 | >1012 | >1012 |
| Résistance à la traction (mPa) | >4 | >5 | >4 | >4 |
| Élongation(%) | >100 | >150 | >100 | >300 |
| Résistance à la déchirure (N/mm) | >8 | >12 | >10 | >12 |
| Couleur | Noir | Blanc | Rose | |
| Température de fonctionnement | Humidité de fonctionnement （%）25 ℃ | Courant de fonctionnement maximum (mA/mm2) | |
| Minimum | Maximum | ||
| -50 | 150 | 85 | 2.5 |
